Компактный пневмоцилиндр укорочен по длине корпуса при том же диаметре поршня, что и обычный привод: крышки прижаты к гильзе, шток выходит из плиты почти вплотную. Такой привод ставят там, где вокруг уже стоят соседние узлы и по длине хода места не остаётся — в прижимах, зажимных приспособлениях, подачах и поворотных механизмах. В разделе 7 серий: ADN, ADND, ADVU, ADVUD, CQ2B, CQ2BD и TADN с противоповоротной платформой. Здесь можно купить компактный пневмоцилиндр на диаметры Ø12–125 мм с ходом до 400 мм.
Серии и стандарты

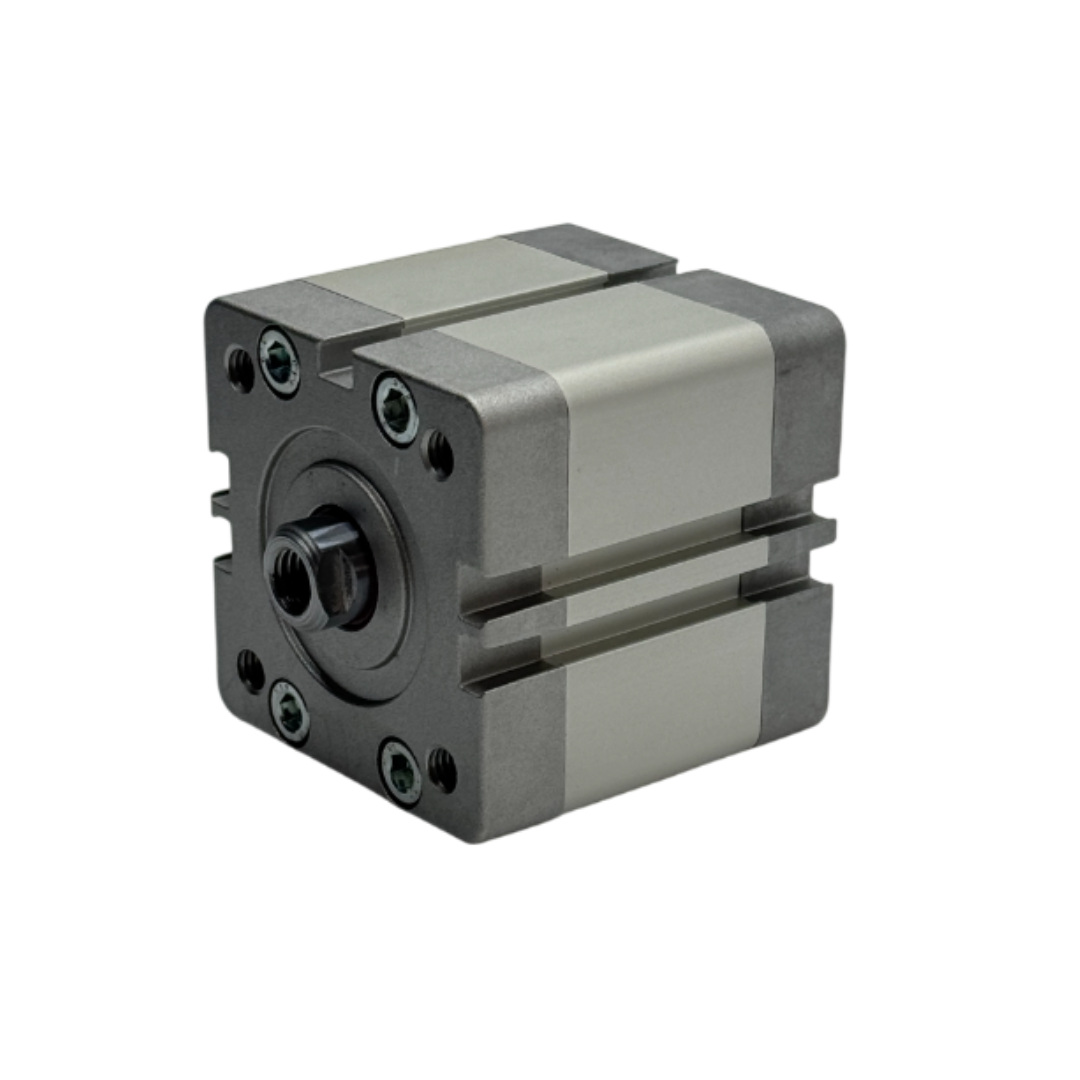

ADN сделан по ISO 21287 — это самый широкий ряд в разделе, Ø12–125 мм, ход до 300 мм, резьба портов M5×0,8, G1/8 и G1/4. ADVU выполнен по конструкции UNITOP на Ø12–100 мм с ходом до 400 мм, у него квадратный корпус с пазами под датчики: один паз на Ø12–25 мм и два на остальных типоразмерах. CQ2B относится к японскому стандарту JIS, диаметры Ø12–100 мм, ход до 200 мм. Серии ADND, ADVUD и CQ2BD повторяют базовые в исполнении с двусторонним штоком, TADN — это ADN с противоповоротной платформой. Все серии работают на чистом воздухе с фильтрацией 40 мкм при температуре −20…+80 °C.
Одностороннее и двустороннее действие
Двустороннее действие идёт от 0,1 МПа, одностороннее — от 0,2 МПа, гарантированное давление во всех сериях 1,5 МПа. Пружинное исполнение сильно ограничено по ходу: у ADN это 5–25 мм, у ADVU — 5–25 мм, у CQ2B — до 30 мм на диаметрах Ø12–63, тогда как двустороннее даёт 300, 400 и 200 мм соответственно. В коде заказа ASDN и ASDVU означают одностороннее действие с втягивающей пружиной, ATDN и ATDVU — с выталкивающей. Диапазон скоростей у ADN и ADVU 30–500 мм/с, у CQ2B 30–500 мм/с.
Исполнения и кодировка заказа

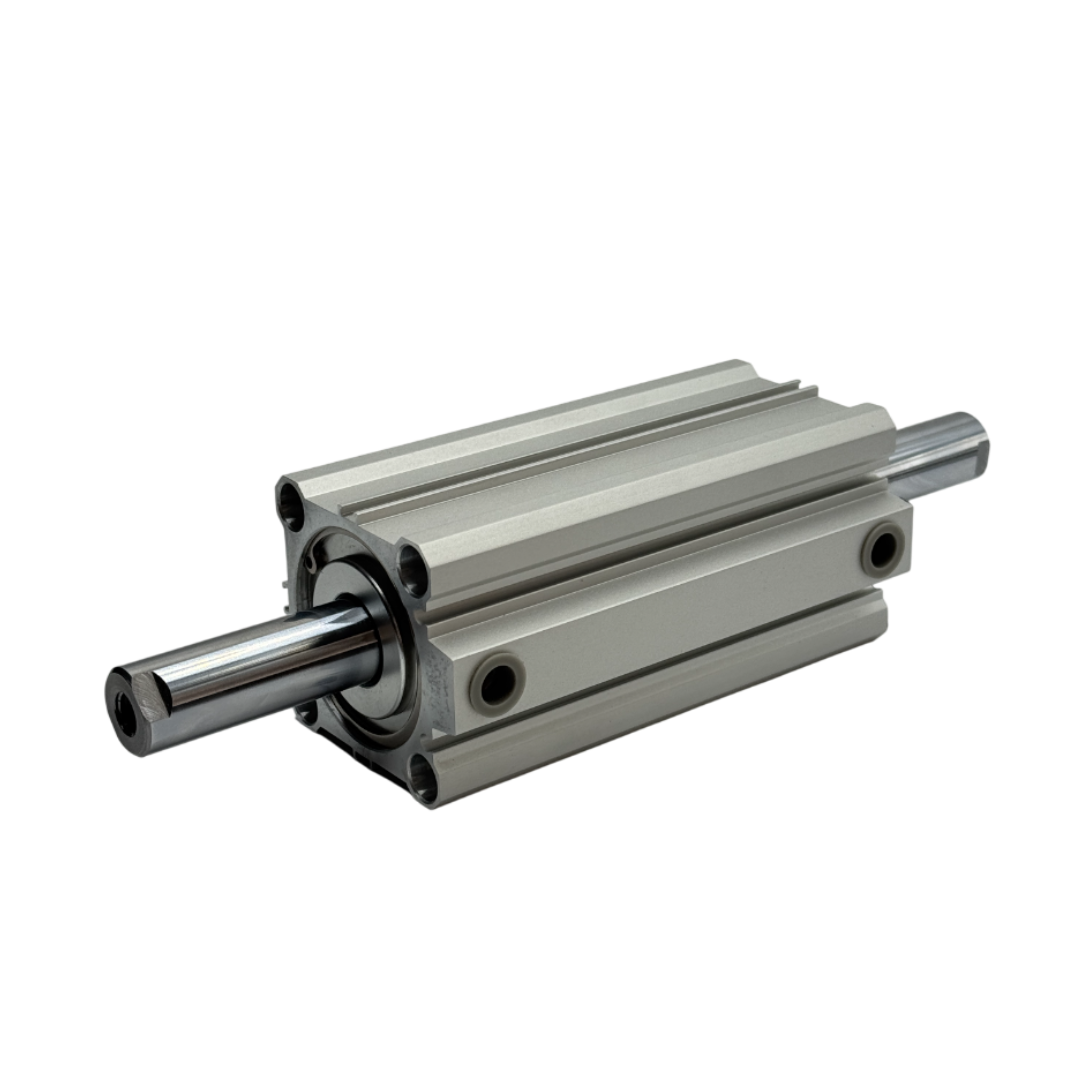

Индекс D — двусторонний шток, J — двусторонний шток с регулируемым ходом на 10, 20, 30, 40, 50, 75 или 100 мм, S — магнит под датчики положения. Резьба на штоке бывает внутренней (базовая) и наружной по коду B. Крепление у ADN и ADVU выбирается из фланца, лап и подвесок. У CQ2B отдельно есть исполнение T — многопозиционный тип и W — двусторонний шток многопозиционного типа. Пример кода: ADND80X150-S-1C — серия ADN, двусторонний шток, поршень 80 мм, ход 150 мм, с магнитом, шток из нержавеющей стали SS316.
Компактный привод с защитой от проворота
Если нагрузка на штоке стремится провернуться — например, при захвате детали несимметричным схватом — берут TADN: это ADN с платформой, которая удерживает рабочий орган от разворота вокруг оси штока. Ход у TADN ограничен 100 мм: 50 мм на Ø12, 75 мм на Ø16 и 100 мм на Ø20–100.
Таблица взаимозаменяемости
Компактные приводы совпадают по монтажным размерам и резьбе портов, поэтому меняются без переделки плиты. В таблице — метки аналогов, закреплённые за сериями раздела в каталоге.
| Наша серия | Импортные серии и метки | Стандарт, диаметры | Что совпадает |
| ADN | ADN, ADNB, SC-ADN, PKA, ACE, KVDN, 230, 1540–1557, 32M1M, 32M1F, 32M2M, 32M2F, 32M4M, 32M4F | ISO 21287, Ø12–125 мм | Монтажные размеры и резьба портов M5×0,8–G1/4, длина корпуса, крепление фланец/лапы/подвески |
| ADND | ADND, SC-ADND, KVDN, ACED, 32M3, 32F3 | ISO 21287, двусторонний шток | Монтажная длина A+Ход штока×2, резьба штока, посадочные размеры ADN |
| ADVU | ADVU, SC-ADV, KVVU, KC, 240, 31M1M, 31M1F, 31M2M, 31M2F, 31M4M, 31M4F | UNITOP, Ø12–100 мм | Посадочные размеры, пазы под датчики, демпфирование упругими кольцами, ход до 400 мм |
| ADVUD | ADVUD, SC-ADVD, KC, 31M3M, 31M3F, 31M7M, 31M7F | UNITOP, двусторонний шток | Размеры корпуса ADVU, резьба портов, расположение пазов под датчики |
| CQ2B | CDQSB, C55B, AEVC, SC-SDA, SDA, ACQ, ACF, KD, SQN, KVDA, 210, 280, 1501–1518, CQ2KB, QLSM1, QLSM2, QLSM4, QLSN1, QLSN2, QLSN4, QP1A, QP2A, ASQ, ATQ | JIS, Ø12–100 мм | Монтажные размеры, резьба портов M5×0,8–G3/8, резьба штока внутренняя или наружная |
| CQ2BD | SC-SDAD, SQND, KD, KVDA, ACQD, SDAD, CDQSB, C55B, QP3A, QLSM3, QLSM3A, QLSN3, 1501–1518, 210, 280 | JIS, двусторонний шток | Посадочные размеры CQ2B, ход поршня, присоединительная резьба |
| TADN | ADNFG, ADNBGF, SC-ADNR, KSYA, PKYA, TACQ, KVTDN, 1561–1592, 32r1a, 32r2a, 32r3a, 32r4a | С противоповоротной платформой | Размеры платформы, ход до 100 мм, монтажные отверстия и резьба портов серии ADN |
Не нашли свою серию? Пришлите маркировку снятого привода — подберём по монтажным размерам и ходу.
Частые вопросы
Что выбрать: ADN, ADVU или CQ2B?
ADN берут, когда нужен широкий ряд диаметров до Ø125 мм и совместимость с креплениями по ISO 21287. ADVU — когда важен длинный для компактного привода ход, до 400 мм, и пазы под датчики с двух сторон корпуса. CQ2B — самый простой вариант на Ø12–100 мм с ходом до 200 мм, у него есть многопозиционное исполнение T.
Как защитить шток от проворота?
Взять TADN — это ADN с противоповоротной платформой, которая удерживает рабочий орган от разворота вокруг оси штока. Ход ограничен 100 мм. Если кроме проворота есть боковая нагрузка на шток, платформы недостаточно — нужен трёхштоковый привод с направляющими.
Можно ли поставить компактный привод на горячий участок?
У ADN и ADVU есть исполнение V с уплотнением Viton до +150 °C, базовое исполнение с уплотнениями NBR работает в диапазоне −20…+80 °C. У CQ2B уплотнения полиуретановые, исполнения под Viton в серии нет — для горячих участков берут ADN или ADVU.
