Пневмораспределители для управления цилиндрами

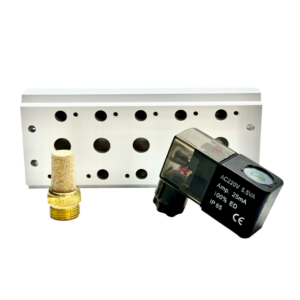

Распределитель задаёт, куда идёт сжатый воздух: он подаёт давление в одну полость цилиндра и одновременно соединяет вторую с атмосферой. От его схемы, расхода и типа управления зависит и логика работы узла, и быстродействие всей линии. В каталоге собраны электромагнитные, пневмоуправляемые и ручные аппараты, педали и распределители NAMUR, а также принадлежности к ним - всего 162 позиции в разделе, из которых 78 приходится на монтажные плиты, глушители и катушки.
Типы по управлению

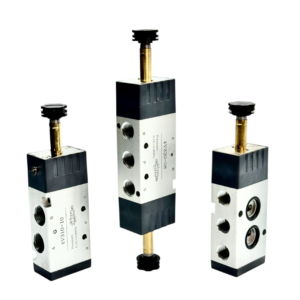

- электромагнитные (серии 3V, 4V) - управление от контроллера, катушки 12 и 24 В DC, 110 и 220 В AC;

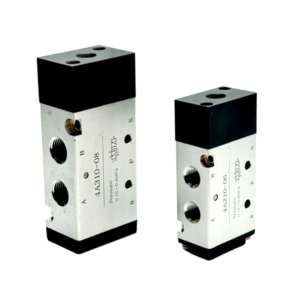

- пневмоуправляемые (серии 3A, 4A) - сигнал сжатым воздухом, применимы во взрывоопасных зонах и там, где нет электричества;

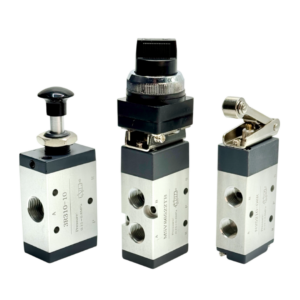

- ручные (серии H, R) - тумблеры, кнопки-грибки, ролики, крановые распределители;

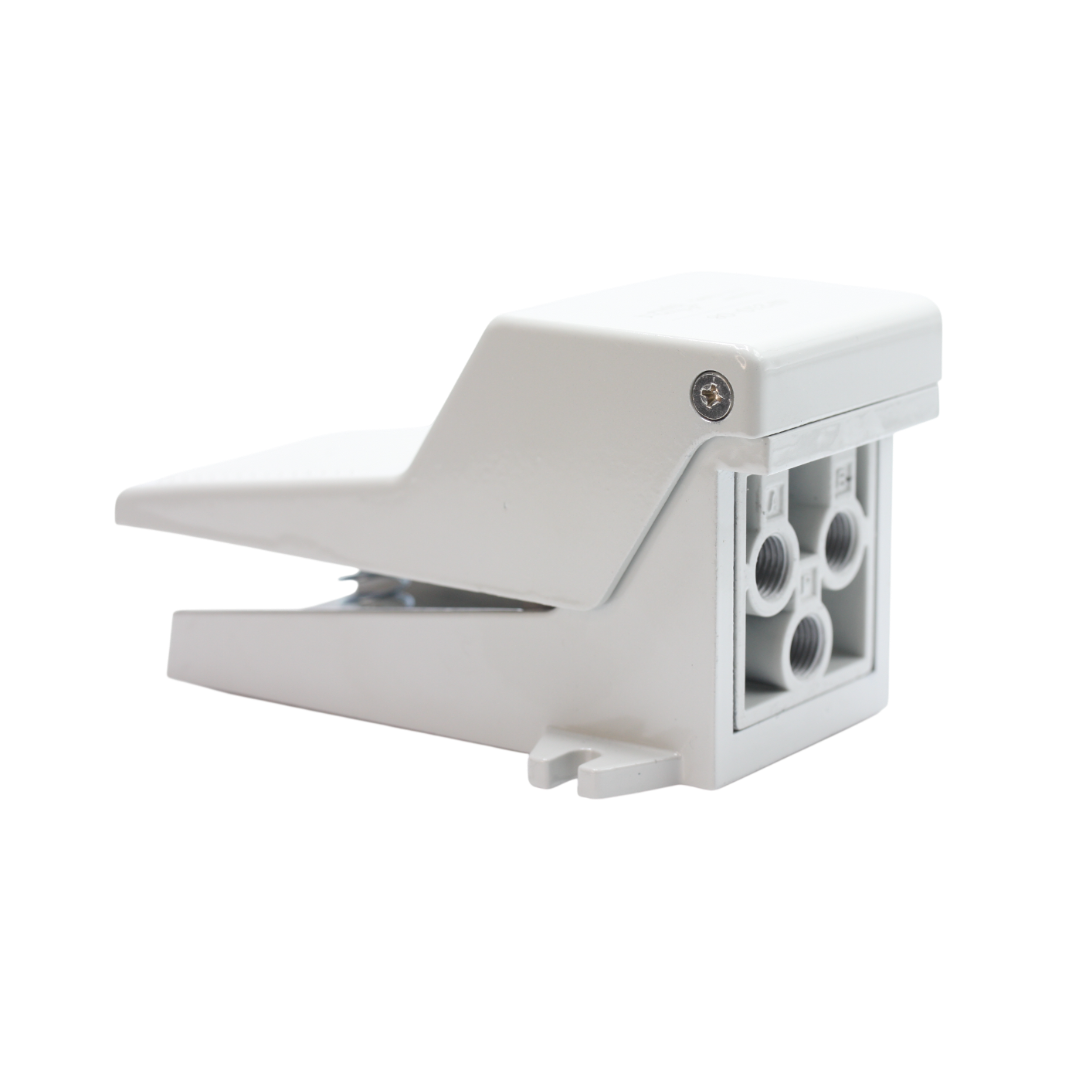

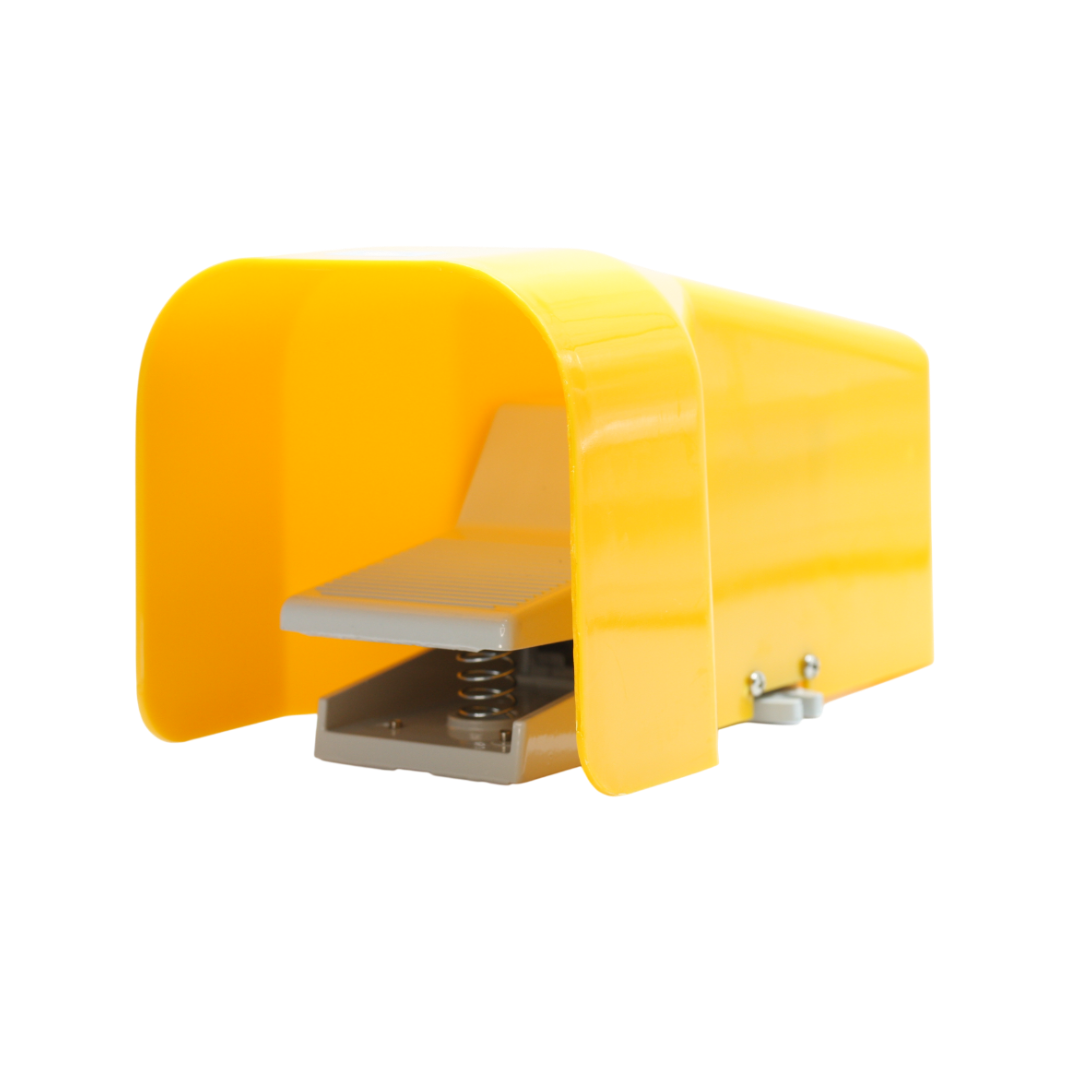

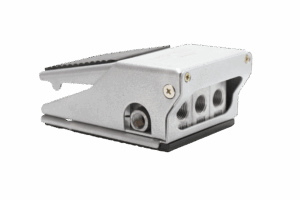

- пневмопедали (серия 4F) - управление ногой на прессах и сборочных постах;
- NAMUR (серия 4M) - прямой монтаж на пневмоприводы запорной арматуры.
Схемы и параметры
Основные схемы - 3/2 (для цилиндров одностороннего действия, эжекторов, обдува), 5/2 моностабильные и бистабильные (стандарт для цилиндров двустороннего действия), 5/3 с закрытым или открытым центром (для остановки штока в промежуточном положении). Присоединение G1/8, G1/4, G3/8, G1/2 и G3/4, расход от 550 до 3000 л/мин при 6 бар, рабочее давление 0,15–0,8 МПа (у отдельных серий 0–0,8 МПа и 1…10 бар), температура от −30…+120 °C до 0…+60 °C в зависимости от серии.
Как подобрать

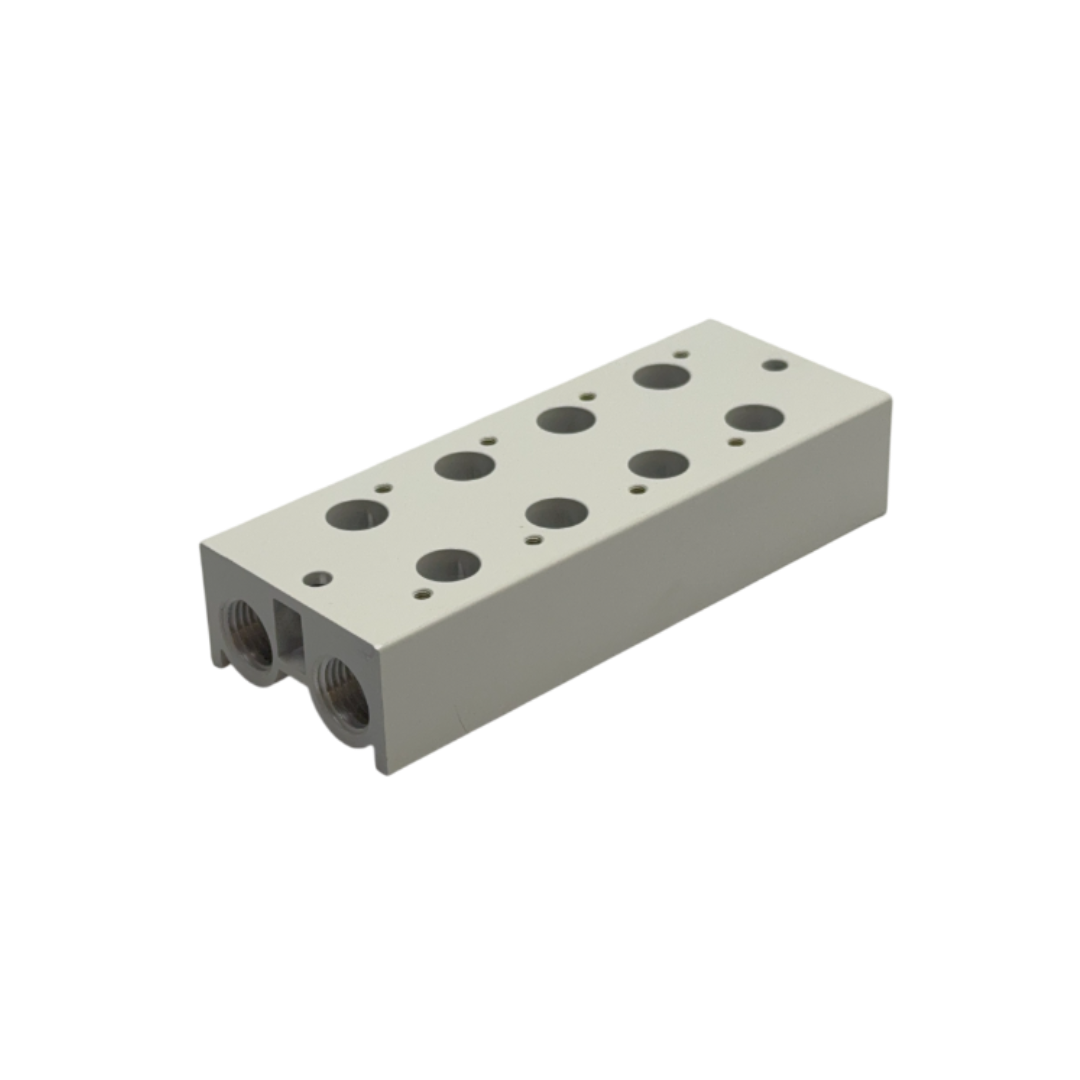

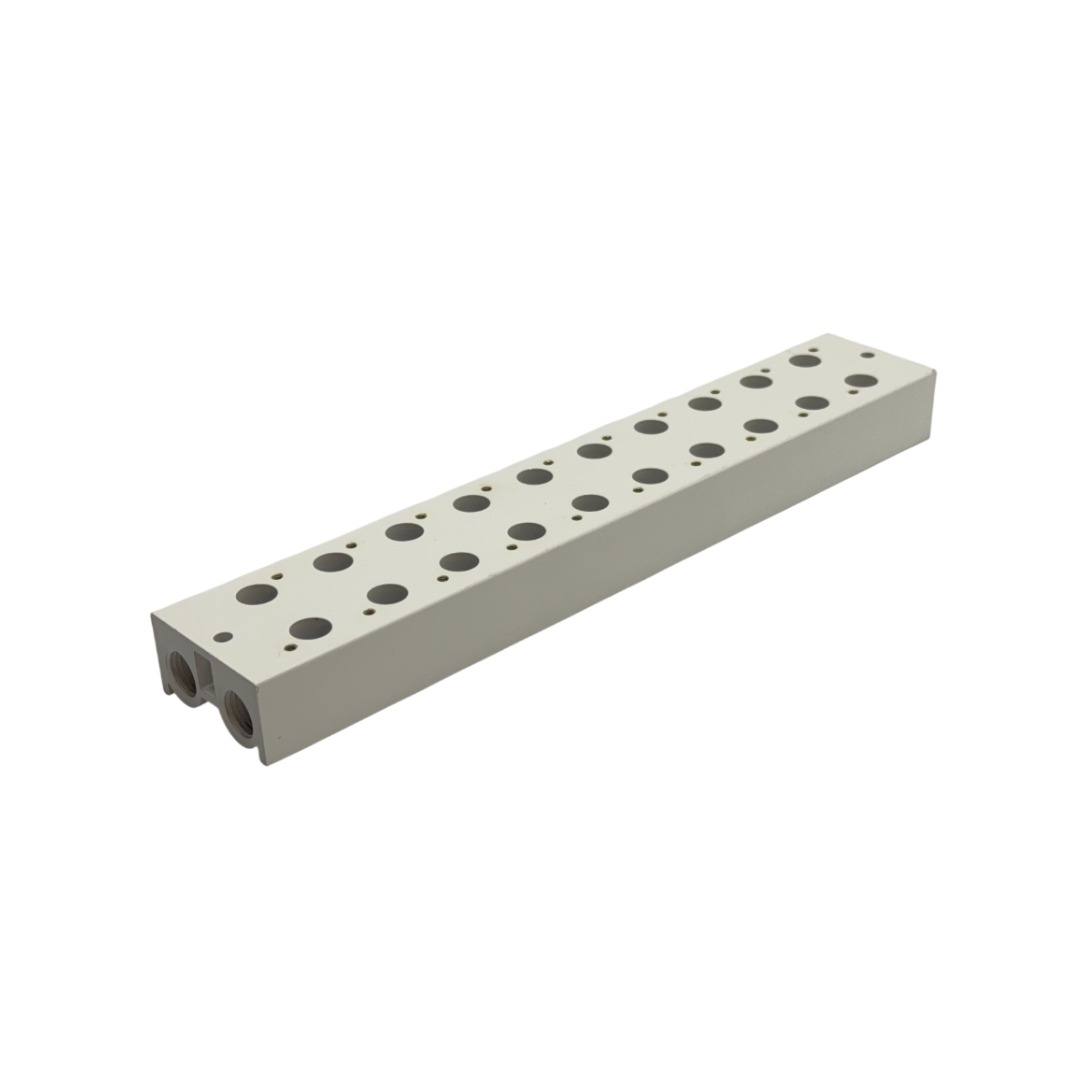

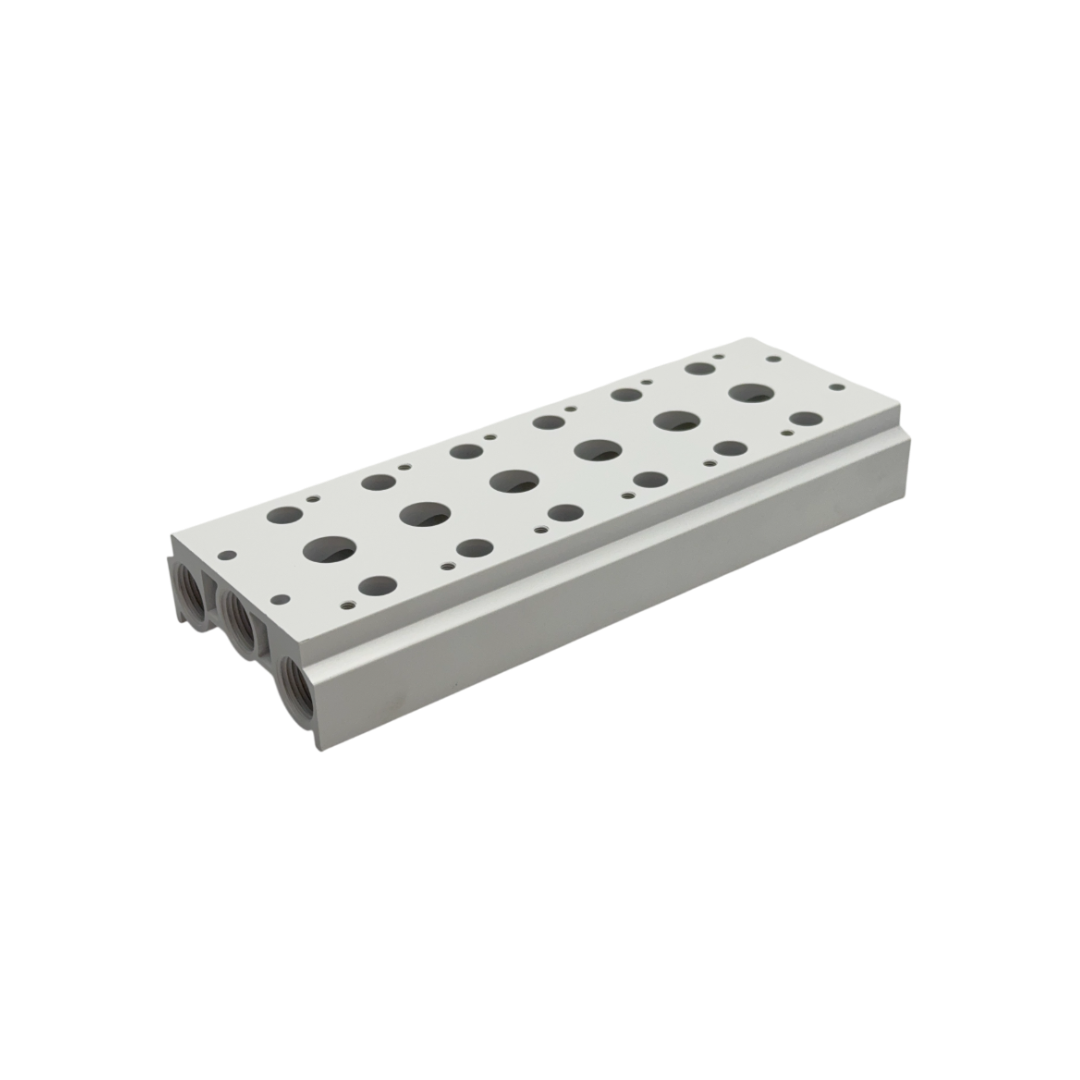

Отталкиваются от расхода цилиндра и требуемого времени срабатывания: распределитель с недостаточной пропускной способностью «душит» цилиндр даже при правильной трубке. Дальше выбирают схему, тип управления, напряжение катушки и способ монтажа - на резьбе или на монтажной плите с общей магистралью питания.
